Vejledning til valg af højtemperaturpakningsark: Hvilke materialer er egnede til 500°C og derover?

1. Introduktion

1.1 Hvorfor det er vigtigt at vælge den rigtige højtemperaturpakningsplade

Når du har at gøre med ekstreme serviceforhold, skal du vælge den rigtige højtemperatur pakningsplade bliver kritisk. Utilstrækkelige valg kan føre til lækager, nedetid eller komponentfejl. Til applikationer, hvor temperaturen er 500°C eller højere, skal materialet modstå ikke kun varme, men også oxidation, krybning og kemisk angreb.

1.2 Oversigt: hvad vi mener med "500°Cand over" service

I denne vejledning betragter vi "over 500°C" for at betyde kontinuerlig eller cyklisk drift ved eller over denne tærskel. Mange standardpakningsplader kan ikke fungere pålideligt i dette område, så vi fokuserer på løsninger til applikationer med høje temperaturer såsom udstødningssystemer, kedelflanger, turbiner og andet højvarmeudstyr.

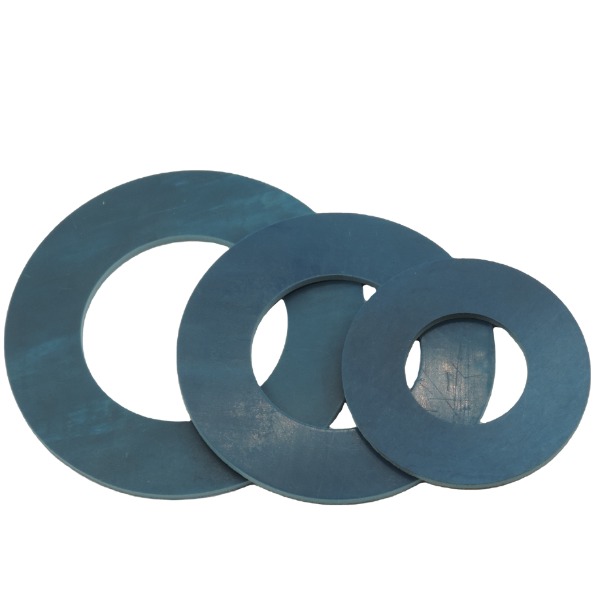

7900/7925/7950 blå komprimeret aramidfiber/nitrilbindeflangepakning

2. Forstå kravene til pakningsapplikationer ved ekstreme temperaturer

2.1 Temperatur, tryk og kemisk miljø

• Temperatur: kontinuerlige vs spidsforhold, potentiale for oxidation over ~500°C.
• Tryk: højere tryk betyder, at pakningsflader skal opretholde tætning under belastning og krybespænding.
• Kemisk medium: damp, forbrændingsgasser, aggressive syrer/baser kan ledsage høj temperatur.

2.2 Overvejelser om flangedesign, boltbelastning og pakningskompression

• Korrekt flangejustering og overfladefinish er afgørende for at udnytte materialets egenskaber.
• Boltbelastning skal generere tilstrækkelig pakningssædespænding uden at beskadige pladen.
• Ved høj temperatur kan pakningen slappe af eller krybe; flangedesign skal tillade dette.

2.3 Holdbarhed, oxidationsmodstand og krybeadfærd ved høje temperaturer

• Nogle materialer nedbrydes, når de oxideres over ~600°C, medmindre der anvendes specielle behandlinger.
• Krybeafslapning reducerer forseglingsspændingen over tid – det er vigtigt at vælge et lag med lav krybning.
• Langsigtet service kræver valg af ikke kun "temperaturklassificerede", men også kemisk stabile materialer.

3. Almindelige pakningspladematerialer og deres egnethed til >500°C

3.1 Fleksible grafitbaserede plader

Fleksible grafitplader er ofte det første valg til forsegling ved forhøjet temperatur. De kan fungere op til omkring 400-450°C i oxiderende miljøer og med specielle inhibitorer op til ~500°C eller mere.

3.2 Glimmer / phyllosilikat-baserede plader

Når driftstemperaturer nærmer sig eller overstiger 500°C, bliver glimmer- eller phyllosilikatmaterialer levedygtige. Nogle ark er klassificeret op til ~1.200°C under specifikke forhold.

3.3 Metalforstærkede højtemperaturpakningsplader (halvmetal, metalkappe osv.)

Til ekstreme forhold, der kombinerer høj temperatur, tryk og aggressive medier, giver semi-metal eller metal-forstærkede plader strukturel støtte, mens der bruges højtemperaturfyldstoffer. De er ideelle, når et simpelt fleksibelt ark ikke kan være tilstrækkeligt.

3.4 Sammenligningstabel: materiale vs max temperatur vs nøglefunktioner

For hurtigt at sammenligne mulighederne:

*Kontinuerlige temperaturklassificeringer – spids- eller forbigående toppe kan variere og kræve yderligere margin.

4. Sådan vælger du en højtemperatur pakningsplade til din ansøgning (trin-for-trin)

4.1 Definer servicebetingelserne (temp, tryk, medium)

• Identificer den maksimale kontinuerlige temperatur såvel som eventuelle forbigående toppe.
• Bestem det indre tryk, flangeklasse og medium (damp, gas, syre osv.).
• Registrer, om der er ilt/oxiderende miljø til stede (dette påvirker materialevalg over ~600°C).

4.2 Match materialeegenskaber (f.eks. ved hjælp af en højtemperatur pakningsplade for 500 °C applications )

Brug sammenligningstabellen ovenfor til at tilpasse dine betingelser med materielle grænser. Hvis f.eks. dine flangeflader fungerer ved 550°C i et dampmiljø, kan fleksibel grafit alene være marginal; du skal muligvis bruge glimmer eller metalforstærket plade.

4.3 Kontroller flange- og boltbelastningstilstande

• Sørg for, at flangestivhed, boltemoment og pakningssædespænding er passende for den valgte pakningsplade.
• Utilpasset flangedesign kan ophæve selv højtemperaturpakningsevner.

4.4 Overvej langsigtet ydeevne og vedligeholdelse

• Vælg for krybemodstand, oxidationsstabilitet, kemikalieresistens og levetid.
• Hvis du vurderer en **asbestfri højtemperaturpakningsplade over 500°C**, skal du sikre dig, at bindemidlet, fibrene og forstærkningen alle er ikke-asbest og gennemprøvede til tjenesten.

4.5 Eksempel på beslutningsflowdiagram/tabel for hvordan man vælger højtemperatur pakningsplade til 500°C plus service

5. Casestudie / anvendelse i den virkelige verden fra vores virksomhedsbaggrund

5.1 Introduktion af vores virksomhed – JiangsuJintaiSealingTechnologyCo.,Ltd. og brandkontekst

Grundlagt i 2004 og beliggende i Taixing, Jiangsu-provinsen, har vores virksomhed opbygget et solidt omdømme med mange års produktionserfaring, omfattende kvalitetsstyringssystemer og eksport til Østeuropa, Sydøstasien og Afrika. Under vores avancerede tætningsproduktmærke fokuserer vi på at levere tætningsløsninger af høj kvalitet på tværs af shipping-, el-, jern- og stål-, kemiske og maskinindustrier.

5.2 Hvordan vi anvender udvælgelsesprocessen i et højtemperaturprojekt over 500°C

I et nyligt projekt for en elproduktionsklient var flangeservicetemperaturen ~550°C, og mediet var overopvarmet damp med nogle oxiderende gasser. Ved at bruge ovenstående trin-for-trin-proces valgte vi en glimmer-baseret plade forstærket med rustfrit stål-bærer, hvilket sikrede, at pakningen kunne holde den høje temperatur og tryk uden at krybe eller svigte for tidligt.

5.3 Nøglelektioner og bedste praksis

• Angiv altid temperatur, tryk og medium tydeligt *foran*.
• Højtemperaturpakningsplader er kun så gode som flangedesignet og installationen.
• Vedligeholdelse og inspektion: Når den er installeret, skal du overvåge for tegn på krybning, oxidation eller afslapning.

6. Tip om vedligeholdelse, installation og langsigtet service

6.1 Installation bedste praksis for højtemperaturpakningsplader

• Rengør flangefladerne grundigt; sikre fladhed og parallelitet.
• Brug det korrekte boltmoment, og drej om nødvendigt igen efter termisk cykling.
• Påfør korrekt pakningssædespænding og undgå overkomprimering, som kan beskadige højtemperaturplademateriale.

6.2 Overvågning og inspektion under service

• Tjek for krybekompressionssæt, flangelækage, pakningsafspænding.
• Inspicer visuelt (hvis muligt) eller via overvågning for unormale udsving i temperatur eller tryk.

6.3 Almindelige fejltilstande og hvordan man undgår dem

• Oxidation af grafitplade, når den bruges ud over dets normerede miljø → vælg glimmerbaseret i oxiderende atmosfære.
• Krybeafspænding, der fører til lækageveje → sikre tilstrækkelig siddespænding og robust flangedesign.
• Flangeforskydning eller ujævn boltbelastning → sikre korrekte installationsprocesser.

7. FAQ

• Q1: Hvilken maksimal temperatur kan en typisk højtemperatur pakningsplade klare?
  A1: Det afhænger af materiale. For eksempel kan fleksibel grafit håndtere ~450-500°C i oxiderende luft; glimmerplader kan klare op til ~800-1200°C under korrekte forhold.
• Q2: Kan jeg bruge en gummibaseret plade til 500°C service?
  A2: Generelt nej. Gummi/elastomerplader er typisk klassificeret et godt stykke under 300-400°C. Du har brug for komposit eller uorganisk højtemperaturplade.
• Q3: Hvad betyder "asbestfri højtemperaturpakningsplade over 500°C"?
  A3: Det betyder, at arket bruger moderne fiber eller uorganiske fyldstoffer (glimmer, phyllosilikat, grafit osv.) uden asbest og er klassificeret til kontinuerlig drift over 500°C. Bekræft altid datablade og certificering.
• Q4: Er flangeforberedelse vigtig, når der bruges højtemperaturpakningsplader?
  A4: Ja – selv det bedste ark vil lække, hvis flangefladerne er dårlige, boltene ikke er korrekt tilspændt, eller sædespændingen er utilstrækkelig.
• Q5: Hvor ofte skal jeg inspicere en pakning installeret for 500°C plus service?
  A5: Det afhænger af anvendelsen, men regelmæssig inspektion efter indledende termiske cyklusser og periodiske kontroller for krybning eller kompressionssæt anbefales. Hvis der opstår unormale hændelser (overtemperatur, trykstigninger) er en øjeblikkelig kontrol berettiget.

8. Konklusion

At vælge det rigtige højtemperatur pakningsplade (og især den rigtige variant, når du har brug for en højtemperatur pakningsplade material selection guide 500°C ) er en multi-faktor proces, der involverer temperatur, tryk, medium, flangedesign og installation. Ved systematisk at følge ovenstående trin og vælge det korrekte materiale (for eksempel en asbestfri højtemperatur pakningsplade over 500°C eller et ark, der er skræddersyet til ekstrem service), kan du sikre pålidelig tætningsydelse og lang levetid for udstyret. Som en erfaren producent/eksportør med omfattende kvalitetssystemer og global projektinvolvering byder vi hos JiangsuJintaiSealingTechnologyCo.,Ltd velkommen til muligheder for at hjælpe med dine udfordringer ved højtemperaturforsegling.
